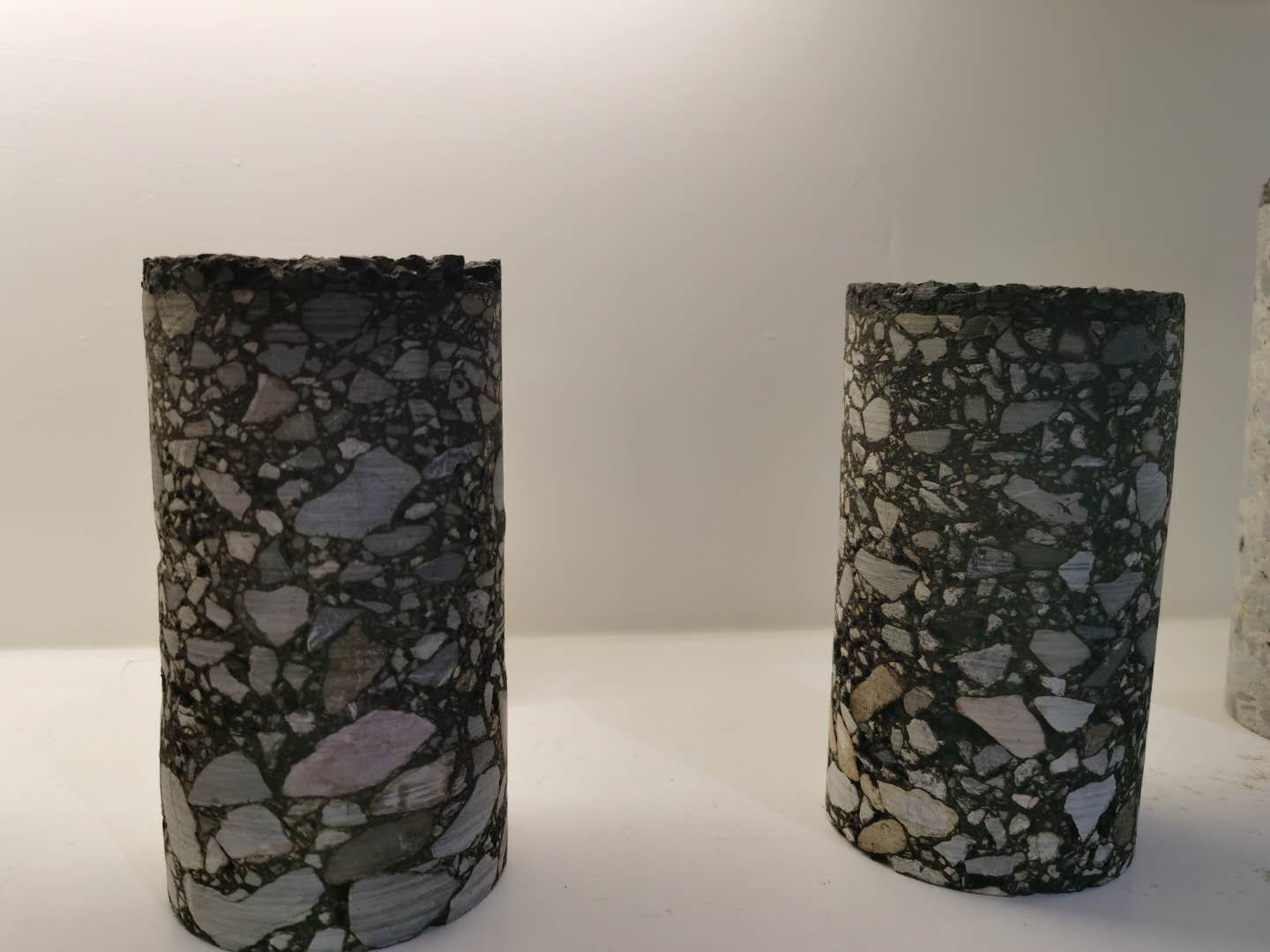

瀝青混凝土種類有幾種
?瀝青混凝土種類主要有以下幾種?：
- ?按結(jié)合料分類?：
- ?石油瀝青混凝土?：最常見的類型，由石油瀝青和礦料混合而成。
- ?煤瀝青混凝土?：使用煤瀝青作為結(jié)合料。
- ?天然瀝青混凝土?：在某些地區(qū)，天然瀝青也被用于混合料中。
- ?按集料品種分類?：
- ?碎石瀝青混凝土?：集料主要為碎石，應用最廣泛。
- ?礫石瀝青混凝土?：集料為礫石。
- ?砂質(zhì)瀝青混凝土?：集料為砂質(zhì)材料。
- ?礦渣瀝青混凝土?：使用礦渣作為集料。
- ?按混合料最大顆粒尺寸分類?：
- ?特粗粒瀝青混凝土?：最大顆粒尺寸35~40毫米以下。
- ?粗粒瀝青混凝土?：最大顆粒尺寸20~25毫米以下。
- 中粒瀝青混凝土：最大粒徑19.0mm或16.0mm
- ?細粒瀝青混凝土?：最大顆粒尺寸10~15毫米以下。
- ?砂粒瀝青混凝土?：最大顆粒尺寸5~7毫米以下。
- ?按密實程度分類?：
- ?密級配瀝青混凝土?：混合料密實，強度高，整體性好。
- ?半開級配瀝青混凝土?：具有一定的孔隙率，適用于排水和降噪。
- ?開級配瀝青混凝土?（也稱瀝青碎石）：孔隙率較大，適用于特殊場合。
?特殊類型的瀝青混凝土包括?：
- ?石質(zhì)瀝青混凝土?：適用于高速公路和橋梁等基礎建設。
- ?瀝青稠化混凝土?：適用于機場跑道和停車場等高荷載場所。
- ?瀝青膏體混凝土?：適用于邊坡、橋隧墻和管涵等工程。
- ?瀝青懸浮混凝土?：適用于橋梁和邊坡防護等工程。
瀝青混凝土按所用結(jié)合料不同，可分為石油瀝青的和煤瀝青的兩大類；有些國家或地區(qū)亦有采用或摻用天然瀝青拌制的。
按所用集料品種不同，可分為碎石的、礫石的、砂質(zhì)的、礦渣的數(shù)類，以碎石采用最為普遍。按混合料最大顆粒尺寸不同，可分為粗粒（35～40毫米以下）、中粒（20～25毫米以下）、細粒（10～15毫米以下）、砂粒 （5～7毫米以下）等數(shù)類。
按礦料的級配不同，可分為密級配、半開級配和開級配等數(shù)類，開級配混合料也稱瀝青碎石。其中熱拌熱鋪的密級配碎石混合料經(jīng)久耐用，強度高，整體性好，是修筑高級瀝青路面的代表性材料，應用得最廣。
按礦料的組成不同，可分為密實-懸浮結(jié)構(gòu)（如AC-Ⅰ）、骨架-空隙結(jié)構(gòu)（如OGFC）和密實-骨架結(jié)構(gòu)(如SMA)。
各國對瀝青混凝土制訂有不同的規(guī)范，中國制定的熱拌熱鋪瀝青混合料技術(shù)規(guī)范，以空隙率10%及以下者稱為瀝青混凝土，又細分為Ⅰ型和Ⅱ型，Ⅰ型的空隙率為3（或2）～6%，屬密級配型；Ⅱ型為6～10%，屬半開級配型；空隙率10%以上者稱為瀝青碎石，屬開級配型；混合料的物理力學指標有穩(wěn)定度、流值和空隙率等。
性質(zhì)
瀝青混合料的強度主要表現(xiàn)在兩個方面。一是瀝青與礦粉形成的膠結(jié)料的粘結(jié)力；另一是集料顆粒間的內(nèi)摩阻力和鎖結(jié)力。礦粉細顆粒（大多小于0.075毫米）的巨大表面積使瀝青材料形成薄膜，從而提高了瀝青材料的粘結(jié)強度和溫度穩(wěn)定性；而鎖結(jié)力則主要在粗集料顆粒之間產(chǎn)生。選擇瀝青混凝土礦料級配時要兼顧兩者，以達到加入適量瀝青后混合料能形成密實、穩(wěn)定、粗糙度適宜、經(jīng)久耐用的路面。配合礦料有多種方法，可以用公式計算，也可以憑經(jīng)驗規(guī)定級配范圍，中國采用經(jīng)驗曲線的級配范圍。瀝青混合料中的瀝青適宜用量，應以試驗室試驗結(jié)果和工地實用情況來確定，一般在有關規(guī)范內(nèi)均列有可資參考的瀝青用量范圍作為試配的指導。當?shù)V料品種、級配范圍、瀝青稠度和種類、拌和設施、地區(qū)氣候及交通特征較固定時，也可采用經(jīng)驗公式估算。
制備
熱拌的瀝青混合料宜在集中地點用機械拌制。一般選用固定式熱拌廠，在線路較長時宜選用移動式熱拌機。冷拌的瀝青混合料可以集中拌和，也可就地路拌。瀝青拌和廠的主要設備包括：瀝青加熱鍋、砂石貯存處、礦粉倉、加熱滾筒、拌和機及稱量設備、蒸汽鍋爐、瀝青泵及管道、除塵設施等，有些還有熱集料的重新分篩和貯存設備（見瀝青混合料拌和基地）。拌和機又可分為連續(xù)式和分批式兩大類。在制備工藝上，過去多采用先將砂石料烘干加熱后，再與熱瀝青和冷的礦粉拌和。又發(fā)展一種先用熱瀝青拌好濕集料，然后再加熱拌勻的方法，以消除因集料在加熱和烘干時飛灰。采用后一種工藝時，要防止殘留在混合料中的水分影響瀝青混凝土使用壽命，最好能同時采用瀝青抗剝落劑，以增強抗水能力。
結(jié)構(gòu)形式
1 傳統(tǒng)的瀝青混凝土面層（AC）ps：普通密級配瀝青混凝土
《公路瀝青路面設計規(guī)范》JTGD50-2017，根據(jù)“七五”國家科技攻關研究及修訂該規(guī)范的專題研究，統(tǒng)一將瀝青混合料中集料粒徑標準由圓孔篩標準改為方孔篩標準。
其主要原因為：①計量標準向ISO國際標準靠近；②便于參考國外同類結(jié)構(gòu)形式的級配標準；③世行項目增多，便于國際招標、監(jiān)理及質(zhì)量檢驗；④許多國外拌和設備均以方孔篩為標準。瀝青混凝土的符號由原LH改為AC。
1.1 按瀝青混合料集料的粒徑分類
1.1.1 細粒式瀝青混凝土：AC—9.5mm或AC—13.2mm。
在文獻資料，考試卷紙中 常以AC—9 或AC—13 形式出現(xiàn)
1.1.2 中粒式瀝青混凝土：AC—16mm或AC—19mm。
在文獻資料，考試卷紙中 常以AC—16 或AC—19 形式出現(xiàn)
1.1.3 粗粒式瀝青混凝土：AC—26.5mm或AC—31.5mm。
在文獻資料，考試卷紙中 常以AC—26 或AC—31 形式出現(xiàn)
其組合原則是：瀝青面層集料的最大粒徑宜從上層至下層逐漸增大。上層宜使用中粒式及細粒式，且上面層瀝青混合料集料的最大粒徑不宜超過層厚1/2，中、下面層集料的最大粒徑不宜超過層厚的2/3。
1.2 按瀝青混合料壓實后的空隙率大小分類
1.2.1 Ⅰ型密級配瀝青混凝土：空隙率為（3%～6%）
1.2.2 Ⅱ型密級配瀝青混凝土：空隙率為（4%～10%）
c、AM型開級配熱拌瀝青碎石：空隙率為（大于10%）
其組合原則是：瀝青面層至少有一層是Ⅰ型密級配瀝青混凝土，以防水下滲。若上面層采用Ⅱ型瀝青混凝土，中面層須采用Ⅰ型瀝青混凝土，AM型開級配瀝青碎石不宜作面層，僅可做聯(lián)結(jié)層。
2 多碎石瀝青混凝土面層（SAC）
2.1 產(chǎn)生背景
較大流量的車輛在高速公路上安全、舒適高速地通行，瀝青面層必須具有良好的抗滑性能。這就要求瀝青面層不但要有較大的磨擦系數(shù)，而且要有較深的表面構(gòu)造深度（構(gòu)造深度是高速行車減低噪音和減少水〖LM〗漂、濺水影響司機視線的主要因素）。研究成果表明：“瀝青面層的抗滑性能是由面層結(jié)構(gòu)的微觀構(gòu)造和宏觀構(gòu)造兩部分形成。其中宏觀構(gòu)造來源于瀝青混合料的配合比，主要由骨料的粗細、級配形式?jīng)Q定”。
80年代中期中國開始修筑高等級公路，從瀝青面層的結(jié)構(gòu)形式來看：Ⅰ型瀝青混凝土，空隙率3%～6%，透水性小，耐久性好，表面層的摩擦系數(shù)能達到要求，但表面構(gòu)造深度較小，遠不能達到要求。Ⅱ型瀝青混凝土空隙率6%～10%，表面構(gòu)造深，抗變形能力較強，但其透水性、耐久性較差。為了解決瀝青面層的抗滑性能（特別是表面層在構(gòu)造深度較大的情況下，又具有良好的防水性的結(jié)構(gòu)形式），多碎石瀝青混凝土面層被加以研究和使用。
2.2 多碎石瀝青混凝土面層的特點
多碎石瀝青混合料是采用較多的粗碎石形成骨架，瀝青砂膠填充骨架中的孔隙并使骨架膠合在一起而形成的瀝青混合料形式。具體組成為：粗集料含量69%～78%，礦粉6%～10%，油石比5%左右。經(jīng)幾條高等公路的實踐證明，多碎石瀝青混凝土面層既能提供較深的表面構(gòu)造，又具有傳統(tǒng)Ⅰ型瀝青混凝土那樣的較小空隙及較小透水性，同時又具有較好的抗形變能力（動穩(wěn)定度較高）。換言之，“多碎石瀝青混凝土既具有傳統(tǒng)Ⅰ型瀝青混凝土的優(yōu)點，又具有Ⅱ型瀝青混凝土的優(yōu)點，同時又避免了兩種傳統(tǒng)瀝青混凝土結(jié)構(gòu)形式的不足?！?br>3 瀝青瑪蹄脂碎石混合料面層（SMA）
3.1 形成背景
60年代的德國交通十分發(fā)達，根據(jù)本國的氣候特點（夏季氣溫20℃左右，冬季不太冷），習慣修筑“澆筑式瀝青混凝土”路面。這種結(jié)構(gòu)中瀝青含量12%左右，礦粉含量高。使用中發(fā)現(xiàn)路面的車轍十分嚴重，另外當時該國家的汽車為了防滑的需要，經(jīng)常使用帶釘?shù)妮喬ィòW洲一些國家亦如此），其結(jié)果是路面磨耗十分嚴重（1年可減薄4cm左右）。為了克服日益嚴重的車轍，減少路面的磨耗，公路工作者對瀝青混合料的配合比進行調(diào)整，增大粗集料的比例，添加纖維穩(wěn)定劑，形成了SMA結(jié)構(gòu)的初形。1984年德國交通部門正式制定了一個SMA路面的設計及施工規(guī)范，SMA路面結(jié)構(gòu)形式基本得以完善。這種新型的路面結(jié)構(gòu)先后在德國、歐洲一些國家逐漸被推廣、運用。90年代初，美國公路界認為其公路路面質(zhì)量不如歐洲國家的路面質(zhì)量好。經(jīng)考察發(fā)現(xiàn)存在兩個方面的差距：①在改性瀝青的運用上；②在路面的結(jié)構(gòu)形式上（即SMA）。1991、1992年開始加以研究、推廣SMA這種結(jié)構(gòu)形式，最典型的是：1995年亞特蘭大市為舉辦奧運會對公路網(wǎng)進行改建和新建，全部采用了SMA這種結(jié)構(gòu)形式做路面。
3.2瀝青瑪蹄脂碎石混合料路面（SMA）的組成原理及特點
瀝青瑪蹄脂碎石混合料（SMA）是一種以瀝青、礦粉及纖維穩(wěn)定劑組成的瀝青瑪蹄脂結(jié)合料，填充于間斷級配的礦料骨架中，所形成的骨架密實混合料。其組成特征主要包括兩個方面：①含量較多的粗集料互相嵌鎖組成高穩(wěn)定性（抗變形能力強）的結(jié)構(gòu)骨架；②細集料礦粉、瀝青和纖維穩(wěn)定劑組成的瀝青瑪蹄脂將骨架膠結(jié)一起，并填充骨架空隙，使混合料有較好的柔性及耐久性。
SMA的結(jié)構(gòu)組成可概括為“三多一少，即：粗集料多、礦粉多、瀝青多、細集料少”。具體講：①SMA是一種間斷級配的瀝青混合料，5mm以上的粗集料比例高達70%～80%，礦粉的用量達7%～13%，（“粉膠比”超出通常值1.2的限制）。由此形成的間斷級配，很少使用細集料；②為加入較多的瀝青，一方面增加礦粉用量，同時使用纖維作為穩(wěn)定劑；③瀝青用量較多，高達6.5%～7%，粘結(jié)性要求高，并希望選用針入度小、軟化點高、溫度穩(wěn)定性好的瀝青（最好采用改性瀝青）
SMA的特點：瀝青瑪蹄脂碎石混合料是當前國際上公認（使用較多）的一種抗變形能力強，耐久性較好的瀝青面層混合料。由于粗集料的良好嵌擠，混合料有非常好的高溫抗車轍能力，同時由于瀝青瑪蹄脂的粘結(jié)作用，低溫變形性能和水穩(wěn)定性也有較多的改善。添加纖維穩(wěn)定劑，使瀝青結(jié)合料保持高粘度，其攤鋪和壓實效果較好。間斷級配在表面形成大孔隙，構(gòu)造深度大，抗滑性能好。同時混合料的空隙又很小，耐老化性能及耐久性都很好，從而全面提高了瀝青混合料的路面性能。
控制要點
（ 1 ）嚴格控制配合比：混合料的組成設計嚴格按設計圖紙和《公路路面基層施工技術(shù)規(guī)范》（JTJ034-2000 ）要求進行。 二灰土穩(wěn)定砂礫基層檢查項目表 項次 檢查項目 規(guī)定值或允許偏差 檢查方法 ：1、壓實度（ % ） 98 每 200m 檢查 4 處。 2、 平整度（ cm ） 標準值σ 2 最大間隙 h 8 。3 、高程（ mm ） +5 、 –10 每 200m 用水準儀檢查 4處 。4 、寬度（ mm ） 不小于設計值 尺量，每 200m 量 4 處。 5 、厚度（ mm ） –8 每 200m 每車道檢查 1 點。 6、 橫坡度（ % ） ± 0.2 每 200m 用水準儀量4 個斷面。 7 、抗壓強度（ MPa ） ≥ 1.2。 按 JTJ071-94 附錄 F
（ 2 ）施工氣溫低于 5 ℃ 并有濃霧或降雨時，不進行基層施工。
（ 3 ）基層施工中確保排水暢通，表面不允許積水。
（ 4 ）基層碾壓完成后，進行養(yǎng)，養(yǎng)生期不小于 7 天。養(yǎng)生期間行車速度限制在 30km/h 下，但禁止重型車輛和機械通行。
（5）務必做好工地揚塵治理。
